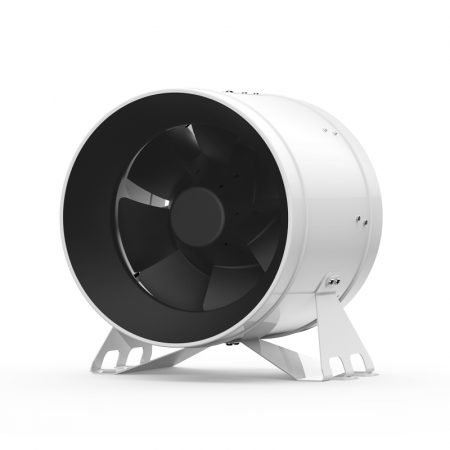

Канальный PWM (ШИМ) вентилятор SENSDAR: особенности конструкции и применения

Вентиляторы SENSDAR имеют огромное количество преимуществ в сравнении с обычными AC/DC-вентиляторами. В этой статье постараемся упомянуть их все, ну или хотя бы, самые значимые.

1. Компактные размеры

Канальный PWM (ШИМ) вентилятор SENSDAR предназначен для установки внутри круглых воздуховодов. Особенностью канальных вентиляторов SENSDAR является их компактный размер — размер (диаметр) вентилятора равен размеру трубы воздуховода. Вентилятор SENSDAR не имеет выступающих частей корпуса, распаячных коробок, торчащих улиток и прочих выступающих за габарит воздушного канала частей.

2. Удобство монтажа

Канальный вентилятор SENSDAR может монтироваться горизонтально, вертикально, под углом. Для него нет монтажных ограничений. Вентилятор оснащен надежным крепежным контейнером, что делает его монтаж простым и надежным.

3. Управление и интеграция

Умный канальный вентилятор SENSDAR оснащен возможность точного управления скоростью (PWM) ШИМ — управление позволяет плавно регулировать обороты, обеспечивая оптимальный воздушный поток под конкретные задачи. ШИМ (PWM) канал вентилятора SENSDAR позволяет обеспечить не только плавность регулировки скорости вращения, а значит скорости воздушного потока, он создаёт возможность подключения умного вентилятора к любым системам и протоколам управления умным домом/умным помещением. В стандартной комплектации предусмотрен потенциометр для плавной регулировки скорости вращения.

Управление канальными вентиляторами с ШИМ (PWM) или 0–10 В из диспетчерского пункта можно организовать несколькими способами, в зависимости от требуемого уровня автоматизации, бюджета и существующей инфраструктуры.

Использование промышленных контроллеров (ПЛК) и SCADA

Подходит для сложных систем с высокой степенью автоматизации.

Компоненты:

• ПЛК (Siemens, Schneider Electric, Allen-Bradley, WAGO, ОВЕН) – управляет вентиляторами по заданным алгоритмам.
• Модули аналогового вывода (0–10 В) – для регулировки скорости.
• Модули дискретного/ШИМ-выхода – аналогично, ведь вентиляторы SENSDAR поддерживают PWM.
• SCADA-система (Ignition, WinCC, MasterSCADA, Rapid SCADA) – визуализация и удалённое управление.
• Промышленные протоколы (Modbus RTU/TCP, BACnet, KNX, Profibus) – связь между устройствами.

Схема:

• Датчики (CO₂, температуры, давления) → ПЛК → ШИМ/0–10 В → Вентиляторы
• SCADA отображает данные и позволяет диспетчеру корректировать работу.

Готовые системы управления вентиляцией

Подходит для быстрого внедрения без глубокой настройки.

Связь с диспетчерской:

• Ethernet/Modbus TCP – прямое подключение к SCADA.
• OPC UA – унифицированный доступ к данным.
• Облачные платформы (IQvolt, BMS Cloud) – управление через веб-интерфейс.

Управление через IoT-шлюзы и облачные сервисы

Подходит для небольших систем с удалённым доступом.

Компоненты:

• Шлюз (Siemens MindConnect, WAGO IoT, ESP32 + Modbus) – сбор данных и передача в облако.
• 0–10 В / ШИМ-модули (Mitsubishi FX, ОВЕН МУ110) – преобразуют цифровые команды в аналоговые сигналы.
• MQTT / REST API – передача данных на сервер.
• Dashboard (Node-RED, Grafana, Home Assistant) – визуализация.

Пример:

Датчики → ESP32 (с Modbus) → преобразует в 0–10 В → вентилятор → данные в MQTT → диспетчер видит статус в Grafana.

Решения на базе KNX/DALI (для интеллектуальных зданий)

Подходит для интеграции в умные здания.

Компоненты:

• KNX-контроллер (Siemens, ABB, Gira) – централизованное управление.
• DALI-блоки (для 0–10 В) – если вентиляторы поддерживают DALI.
• ШИМ-драйверы (для PWM-управления).

Связь:

KNX/IP → диспетчерская через ETS или SCADA.

Самодельные решения на Arduino/Raspberry Pi

Подходит для тестовых или малобюджетных проектов.

Компоненты:

• PLC или Raspberry Pi + ПИД-регулятор – логика управления.
• ЦАП-модуль (MCP4725, ADS1115) – генерация 0–10 В.
• ШИМ-выход (через MOSFET) – если вентиляторы на PWM.
• Связь по Wi-Fi/Modbus (через RS-485) – передача данных.

Обобщая вышеизложенное, для различных типов объектов можно рекомендовать следующие решения:

• Для промышленных объектов – ПЛК + SCADA + Modbus.
• Для коммерческих зданий – готовые BMS (KNX, BACnet).
• Для DIY-решений – Raspberry Pi + ЦАП/ШИМ + MQTT.
• Для удалённого мониторинга – облачные IoT-платформы.

4. Энергоэффективность

Высокая энергоэффективность канальных вентиляторов SENSDAR обеспечивается инновационными EC-двигателями, которые потребляют меньше электроэнергии по сравнению с традиционными AC-двигателями, что снижает эксплуатационные затраты.

5. Низкий уровень шума

Благодаря современной конструкции, рабочему колесу MixFlow и электронной коммутации работа вентилятора практически бесшумна, особенно на низких оборотах. Канальные вентиляторы SENSDAR в корпусе с глушителем обладают ультратихими характеристиками по шуму. Канальный вентилятор с глушителем 150мм (SE-A150J) не создаёт уровень шума выше 50 дБА при работе на максимальной мощности.

6. Долговечность и надежность

Отсутствие щеток в EC-двигателе уменьшает износ, увеличивая срок службы канального вентилятора SENSDAR. Электронная коммутация снижает тепловыделение двигателя, повышая его КПД. Герметичные подшипники NWB гарантируют долговечную и надежную работу канального вентилятора SENSDAR на протяжении 80 000 часов. Металлический корпус обеспечивает не только экологичность, но и надежное крепление мотора к корпусу, что гарантирует отсутствие вибраций, долговечность и тихую работу. Влагозащищенность ультратихого канального вентилятора, в корпусе с глушителем, обеспечена на уровне класса IPx4, что позволяет работать вентилятору в условиях повышенной влажности и не бояться попадания капель воды. Пластиковые канальные вентиляторы SENSDAR серии H02 не боятся воды и имеют непревзойденную среди других канальных вентиляторов степень влагозащиты IP68. Это позволяет обеспечить надежную и эффективную вентиляцию в любых условиях повышенной влажности.

Гарантия на канальные вентиляторы SENSDAR составляет 12 месяцев, ресурс работы обеспечен на 80 000 часов.

7. Разнообразие и возможности

В линейке SENSDAR существуют канальные вентиляторы с потоком воздуха до 1808 м³/ч и статическим давлением до 646 Па. Доступны диаметры канальных вентиляторов от 100 мм до 355 мм. Пластиковые влагозащищенные IP68 канальные вентиляторы SENSDAR выпускаются различных диаметров: 100 мм, 125 мм, 150 мм, 200мм.

Благодаря такому богатому разнообразию вентиляторы Sensdar успешно применяются на различных объектах:

• образовательных учреждениях (школы, колледжи);
• коммерческих объектах (магазины, торговые центры);
• предприятиях общепита (рестораны, кафе);
• офисных зданиях и промышленных помещениях;
• медицинских учреждениях (клиники, больницы);
• спортивных комплексах (фитнес-центры, бассейны, хамам);
• гостиничном бизнесе (отели, хостелы);
• складских и логистических центрах;
• жилых многоквартирных домах и коттеджах;
• сельскохозяйственных объектах (теплицы, фермы).

SENSDAR – будущее эффективного перемещения воздуха!
