Что такое ЕС-двигатели? Инновации, эффективность и будущее вентиляции

Современная вентиляция становится все более энергоэффективной, тихой и управляемой. Одной из технологий, которая помогает добиться этого, являются ЕС-двигатели (аббревиатура от Electronically Commutated, или Electronically Controlled). Сегодня они используются в канальных вентиляторах и другом климатическом оборудовании, где важны точное регулирование, низкое энергопотребление и длительный срок службы. Разберемся, что такое ЕС-двигатель, как он работает и почему все больше производителей вентиляционного оборудования переходят на эту технологию.

Что такое ЕС-двигатели?

ЕС-двигатели – это электронно-коммутируемый двигатели. По своей конструкции они относятся к бесщеточным двигателям постоянного тока (BLDC) со встроенной платой управления питанием (Power Control Boards, PCB), или просто электроникой, которая регулирует напряжение и силу тока, подаваемые на двигатель. Они отличаются от коллекторных двигателей постоянного тока и асинхронных двигателей способом создания и управления магнитными полями, которые обеспечивают их работу. ЕС-двигатель не просто подключается к сети и работает с фиксированными оборотами. Электронный контроллер управляет работой двигателя, регулируя его скорость и режим работы в зависимости от заданных параметров. Простыми словами, ЕС-двигатель объединяет электродвигатель и интеллектуальную систему управления, что позволяет более эффективно использовать электроэнергию и точно контролировать производительность вентилятора.

Как работают ЕС-двигатели?

Работа любого электродвигателя основана на взаимодействии магнитных полей ротора и статора.

Все электродвигатели функционируют за счет взаимодействия двух магнитных полей: одно создаётся ротором, другое – статором.

• В ЕС-двигателях для создания поля ротора используются постоянные магниты, а поле статора формируется рядом катушек, управляемых электронным контроллером, или «коммутатором».
• В отличие от них, коллекторные двигатели постоянного тока используют постоянные магниты для статора и катушки на роторе, напряжение на которые подается через специальные механические контакты – «щетки».
• Асинхронные двигатели создают поле статора с помощью катушек, питаемых переменным током, а поле ротора индуцируется полем статора.

Именно электронная коммутация позволяет исключить из конструкции механические щетки, используемые в традиционных коллекторных двигателях.

Отсутствие щеток повышает надежность оборудования. Это означает, что ЕС-двигатели не искрят и имеют более длительный срок службы по сравнению с коллекторными двигателями постоянного тока.

Кроме того, поскольку в бесщеточных двигателях для управления статором используется электроника, а энергия не расходуется на создание магнитного поля ротора, они демонстрируют более высокую энергоэффективность, лучшую управляемость скоростью и меньше нагреваются, чем асинхронные двигатели.

Сегодня бесщеточные двигатели широко применяются в устройствах, требующих высокой эффективности, надежности и точности управления.

Чем ЕС-двигатель отличается от обычного AC-двигателя?

Главное отличие заключается в способе управления.

Традиционные асинхронные AC-двигатели работают от переменного тока и имеют ограниченные возможности регулирования скорости. При необходимости изменить производительность вентилятора часто требуются дополнительные устройства управления.

В ЕС-двигателях электронный контроллер уже является частью системы. Благодаря этому двигатель может точно регулировать обороты и поддерживать необходимый режим работы.

Основные отличия ЕС-технологии:

• более точное регулирование скорости;
• высокая эффективность при различных режимах работы;
• снижение энергопотребления;
• меньший нагрев двигателя;
• плавный запуск и изменение оборотов;
• низкий уровень шума;
• длительный срок службы;
• возможность интеграции в автоматизированные системы.

Преимущества ЕС-двигателей в вентиляции на примере тихих вентиляторов SENSDAR

ЕС-двигатели обладают рядом значительных преимуществ, делающих их предпочтительным выбором для современных вентиляционных систем.

• Высокая энергоэффективность

  ЕС-двигатели – это двигатели с высоким КПД, который сохраняется даже при работе на пониженных оборотах. В большинстве случаев они потребляют от одной трети до половины электроэнергии по сравнению с традиционными асинхронными двигателями, используемыми в системах вентиляции и кондиционирования. Это приводит к существенному снижению эксплуатационных расходов и сокращению сроков окупаемости. Экономия электроэнергии часто компенсирует разницу в цене по сравнению с AC-вентиляторами уже в течение первого года эксплуатации. Это особенно важно для систем, работающих круглосуточно или большую часть дня.

• Снижение тепловыделения и увеличение срока службы

  Высокая эффективность означает, что ЕС-двигатели работают с меньшим нагревом и значительно сокращают количество выделяемого тепла. Это не только продлевает срок службы сильно нагруженных деталей двигателя, таких как обмотки и подшипники, но и может сократить время работы компрессора в системах охлаждения, обеспечивая дополнительную экономию энергии.

• Широкий диапазон скоростей и упрощение управления

  ЕС-двигатели обладают более широким диапазоном рабочих скоростей, чем традиционные асинхронные двигатели. Это позволяет одному ЕС-двигателю заменить несколько моделей асинхронных двигателей.

• Расширенные возможности управления и автоматизация

  Благодаря программному управлению бесщеточные двигатели позволяют оптимизировать и интегрировать двигатель, вентилятор и контроллер в единую систему. Это открывает доступ к таким функциям, как передача данных, регулировка постоянного объема воздуха и точное изменение скорости.

  Из-за этого вентиляция может реагировать на условия в помещении без вмешательства пользователя.

• Бесшумная работа и низкие эксплуатационные расходы

  ЕС-двигатели работают тише, чем традиционные неэффективные двигатели. Они также имеют более длительный срок службы и требуют меньшего обслуживания. В отличие от двигателей переменного тока, которые могут гудеть и сильно нагреваться при снижении скорости из-за резонанса и преобразования синусоидальной волны, ЕС-двигатели лишены этих недостатков, что дополнительно увеличивает их срок службы.

  Это делает ЕС-вентиляторы хорошим решением для объектов, где особенно важна тихая работа:

  • жилых домов и квартир;
  • офисов;
  • гостиниц;
  • медицинских учреждений;
  • кафе, ресторанов, столовых, пекарен.
  • других помещений с повышенными требованиями к акустическому комфорту.

Важно учитывать, что фактический уровень шума зависит не только от типа двигателя, но и от особенностей монтажа.

Почему ЕС-двигатели – это будущее современной вентиляции?

Современная вентиляция должна быть:

• энергоэффективной;
• тихой;
• управляемой;
• адаптивной;
• совместимой с автоматикой.

ЕС-двигатели отвечают этим требованиям благодаря сочетанию электромеханической конструкции и электронного управления. Они позволяют точно регулировать работу вентилятора, снижать энергопотребление при частичной нагрузке и создавать более гибкие системы вентиляции.

Какие вентиляторы используют ЕС-двигатели?

ЕС-двигатели применяются в различных типах вентиляционного оборудования, но особенно широко – в канальных вентиляторах. Такая технология позволяет сочетать высокую производительность, энергоэффективность и гибкое управление скоростью вращения.

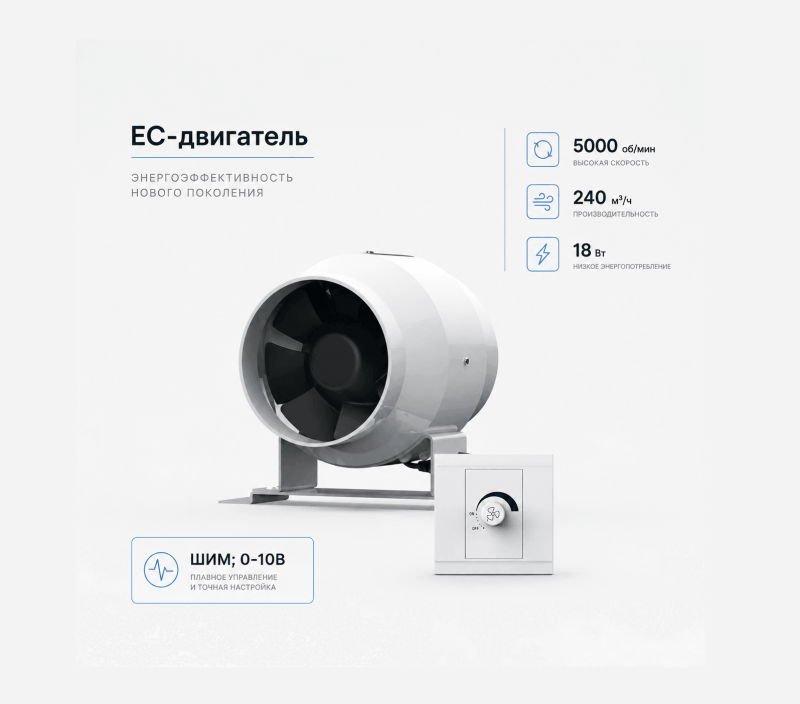

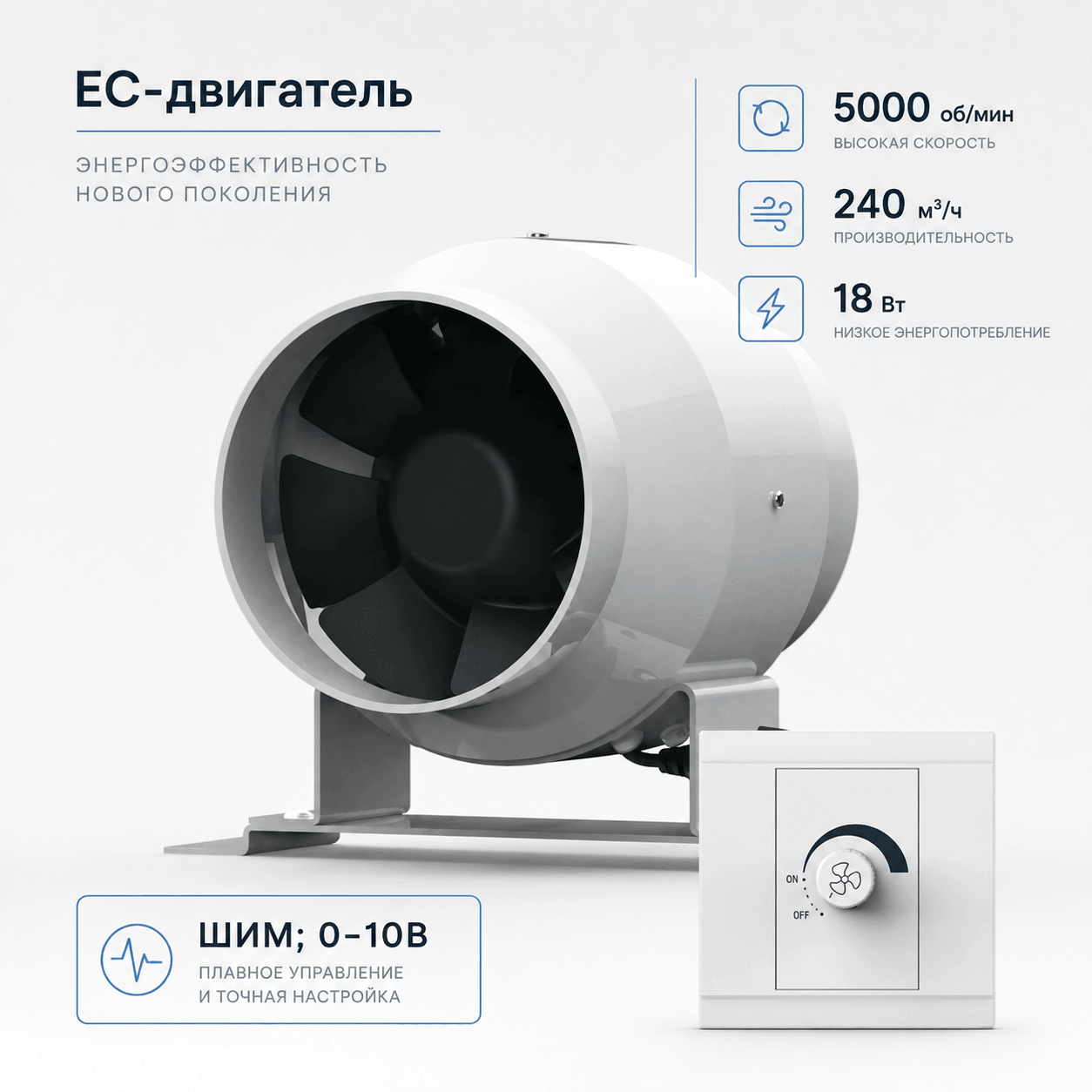

Одним из производителей, активно использующих технологию ЕС-двигателей, является SENSDAR. Компания выпускает несколько типов вентиляционного оборудования с электронно-коммутируемыми двигателями, включая бесшумные и влагозащищенные модели вентиляторов.

Подводя итог, можно уверенно сказать, что бесщеточные ЕС-двигатели – это важное направление развития вентиляционной отрасли. Их высокая управляемость, повышенная эффективность и длительный срок службы делают их оптимальным выбором для современных систем вентиляции, обеспечивая экономию энергии и снижение эксплуатационных расходов.

Компания «ФлипФэн» как эксклюзивный представитель SENSDAR в России, активно продвигает эту технологию, предлагая широкий ассортимент ЕС-вентиляторов для стандартных и бесшумных систем вентиляции.
